330kV duobla buklo fina turo
Kial XY Tower
Infrastrukturo de XY Turo：
La koro de iu ajn produktadinstalaĵo estas ĝia infrastrukturo. XY Tower havas instalitan kapaciton produkti 30,000 tunojn da turoj jare.
XY Tower estas preta plenumi la plej rigorajn kvalitajn normojn de la mondo.
Bone inĝenieritaj aranĝoj, mekanizita produktada ekipaĵo kaj grandaj stokejoj por ŝtalo donas XY Tower-kvalitajn produktojn laŭ la severaj postuloj de klientoj.
La fabrika fabriko ĉe Chengdu estis konstruita sur tereno je 35 000 kvadrataj metroj. Ĝi kombinas tre kvalifikitan laborforton kun moderna fabrikada infrastrukturo por certigi produktojn de la plej alta kvalito.
Konstruite sur alia 7000 kvadrataj metroj da tero por la galvaniza fabriko.
Ĝi korpigas la plej novan teknologion por varmega galvanizado de diversaj strukturoj.
Turo priskribo

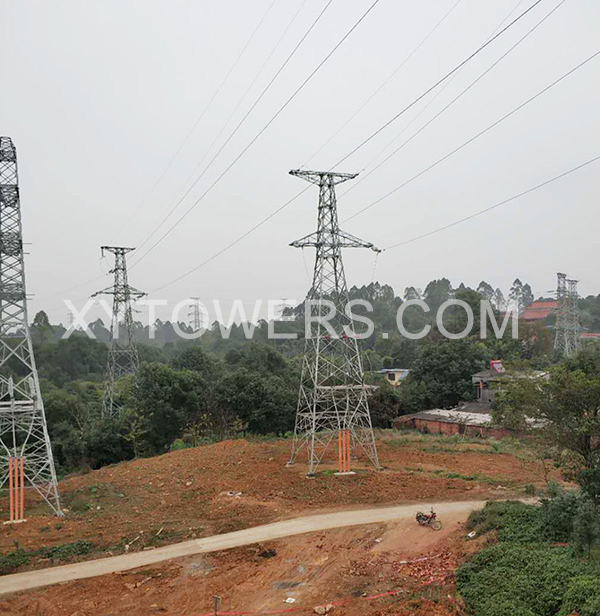

transdona turo estas alta strukturo, kutime ŝtala kradoturo, uzata por subteni supran kurentkonduktilon. Ni redonas ĉi tiujn produktojn kun la helpo de
diligenta laborantaro havanta vastan sperton en ĉi tiu kampo. Ni ekzamenas detalan linion enketon, itinerojn mapojn, ekvidadon de turoj, diagramostrukturon kaj teknikan dokumenton dum ni provizas ĉi tiujn produktojn.
Nia produkto kovras la 11kV ĝis 500kV dum inkluzivas malsamajn turtipojn ekzemple pendan turon, streĉan turon, angulan turon, finturon ktp.
Aldone, ni ankoraŭ havas vastan desegnitan turspecon kaj projektan servon por esti ofertita dum se klientoj ne havas desegnaĵojn.
| Produkta nomo | Turo de transmisiolinio |
| Marko | XY Turoj |
| Tensia grado | 220/330kV |
| Nominala alteco | 18-48m |
| Nombroj de pakkonduktilo | 1-6 |
| Ventorapideco | 120 km/h |
| Dumviva | Pli ol 30 jaroj |
| Produktada normo | GB/T2694-2018 aŭ kliento bezonata |
| Kruda materialo | Q255B/Q355B/Q420B/Q460B |
| Krudmateriala normo | GB/T700-2006, ISO630-1995;GB/T1591-2018；GB/T706-2016 aŭ Kliento Bezonata |
| Dikeco | anĝela ŝtalo L40*40*3-L250*250*25; Telero 5mm-80mm |
| Produktada Procezo | Testo de krudmaterialo → Tranĉado → Muldado aŭ fleksado →Konfirmo de dimensioj →Flango/Partoj veldado →Kalibrado → Varma Galvanizado →Rekalibrado →Pakoj → sendo |
| Normo de veldo | AWS D1.1 |
| Surfaca traktado | Varme galvanizita |
| Galvanizita normo | ISO1461 ASTM A123 |
| Koloro | Personigita |
| Fermo | GB/T5782-2000; ISO4014-1999 aŭ Kliento Bezonata |
| Takso de rendimento de bolt | 4.8；6.8；8.8 |
| Rezervaj Pecoj | 5% rigliloj estos liveritaj |
| Atestilo | ISO9001:2015 |
| Kapacito | 30,000 tunoj/jare |
| Tempo al Ŝanhaja Haveno | 5-7 tagoj |
| Livera Tempo | Kutime ene de 20 tagoj dependas de postula kvanto |
| toleremo de grandeco kaj pezo | 1% |
| minimuma menda kvanto | 1 aro |
Aldonvalora Servo
1, Klienta akceptejo. Ni tre ĝojas, ke niaj klientoj vizitas XY Tower. Ni ŝatus provizi 2-3 personojn tritagan loĝadon kaj alian necesan helpon al niaj klientoj senpage.
2、Prova asemblea turservo. Dum klientoj postulas la provan asemblean turservon, kiaj ajn klientoj venas al fabriko aŭ ne, ni faros provan asemblean turon kaj prenos videon por estonta referenco.
3、Ĉiutaga ĝisdatiga servo: Post kiam la kontrakto estas subskribita, servo teamo kiu inkluzivas la personon de produktado、QC、merkatiga fako estos konstruita. Ĉi tiu dediĉita teamo donos ĉiutagan raporton per grupa babilejo de WhatsApp aŭ WeChat kaj respondos ajnan demandon de klientoj ĝustatempe, por ke la klientoj povu daŭre spuri la produktan staton.
4、5% pli da rigliloj kaj nuksoj estos provizitaj senpage por certigi instaladon.
5、Krom produktoj, XY Tower provizos la sekvajn atestojn kaj raportojn
.Raw Material Report de ŝtalfabriko
.XY Tower Raw Material Reinspekta raporto
.Turpartoj inspektaj rekordoj de QC-teamo
.XY Tower Kvalifikitaj produktoj permesas eksfabrikan atestilon
.XY Turo Kvalifikita Galvanizita atestilo
. Atestilo de Origino
TESTOJ
XY Tower havas tre striktan testan protokolon por certigi, ke ĉiuj produktoj, kiujn ni fabrikas, estas kvalito. La sekva procezo estas aplikata en nia produktadfluo.
Sekcioj kaj Platoj
1. Kemia komponado (Ladle Analysis)
2. Streĉaj Testoj
3. Bend Testoj
Nuksoj kaj Rigliloj
1. Pruva Ŝarĝo-testo
2. Finfina Streĉa Forto-testo
3. Finfina streĉa forto-testo sub ekscentra ŝarĝo
4. Malvarma kurbtesto
5. Malmoleco-testo
6. Galvaniza provo
Ĉiuj testaj datumoj estas registritaj kaj estos raportitaj al la administrado. Se iuj difektoj estas trovitaj, la produkto estos riparita aŭ skrapita rekte.
Varmega galvanizado
Kvalito de Varma galvanizado estas unu el niaj fortoj, Nia Ĉefoficisto S-ro Lee estas fakulo en ĉi tiu kampo kun reputacio en Okcidenta-Ĉinio. Nia teamo havas vastan sperton en HDG-procezo kaj precipe kapablas pritrakti la turon en altaj korodaj areoj.
Galvanizita normo: ISO:1461-2002.
| Ero |
Dikeco de zinka tegaĵo |
Forto de aliĝo |
Korodo de CuSo4 |
| Normo kaj postulo |
≧86μm |
Zinka mantelo ne estu nudigita kaj levita per martelado |
4 fojojn |
Senpaga servo de muntado de prototipaj turoj
prototipa tur-asembleo estas tre tradicia sed efika maniero inspekti ĉu la detala desegnaĵo estas ĝusta.
En iuj kazoj, klientoj ankoraŭ volas fari prototipan tur-asembleon por certigi, ke la detala desegno kaj fabrikado estas bone. Tial ni ankoraŭ provizas prototipan turan muntadon senpage al klientoj.
En servo de muntado de prototipoj, XY Tower faras sindevontigon:
• Por ĉiu membro, la longo, pozicio de truoj kaj interfaco kun aliaj membroj estos precize kontrolitaj por taŭga taŭgeco;
• Kvanto de ĉiu membro kaj rigliloj estos zorge kontrolita de la fakturo de materialoj kiam oni muntas la prototipon;
• Desegnoj kaj fakturo de materialoj, grandecoj de rigliloj, plenigaĵoj ktp estos reviziitaj se troviĝos ia eraro.
Klienta vizitservo
Ni tiom ĝojas, ke niaj klientoj vizitu nian fabrikon kaj inspektu la produkton. Estas bonega ŝanco por ambaŭ flankoj pli bone koni unu la alian kaj plifortigi kunlaboron. Por niaj klientoj, ni akceptos vin en Flughaveno kaj provizos 2-3-tagan loĝejon.
Pako kaj sendo
Ĉiu peco de niaj produktoj estas kodita laŭ la detala desegno. Ĉiu kodo estos metita ŝtala sigelo sur ĉiu peco. Laŭ la kodo, klientoj klare scios, ke ununura peco apartenas al kiu tipo kaj segmentoj.
Ĉiuj pecoj estas konvene numeritaj kaj pakitaj tra la desegnaĵo, kiu povus garantii neniun ununuran pecon mankantan kaj facile instalebla.
Sendo
Kutime, la produkto estos preta en 20 labortagoj post deponejo. Tiam la produkto daŭros 5-7 labortagojn por alveni al Ŝanhaja Haveno.
Por iuj landoj aŭ regionoj, kiel Mezazio, Mjanmao, Vjetnamio ktp., Ĉina-Eŭropa vartrajno kaj tera kaleŝo povas esti du pli bonaj elektoj de transportado.
